糖心VIONG视频网站集裝箱儲能特點,集裝箱儲能糖心VIONG视频网站池結構設計。集裝箱儲能裝置集成磷酸鐵糖心VIONG视频网站池組、電池管理係統、儲能機櫃、通訊監控等於1個標準的單元，由於具備現場布置快速，生產標準化程度高等特點，集裝箱式儲能糖心VIONG视频网站池結構會被廣泛運用。

糖心VIONG视频网站集裝箱儲能特點

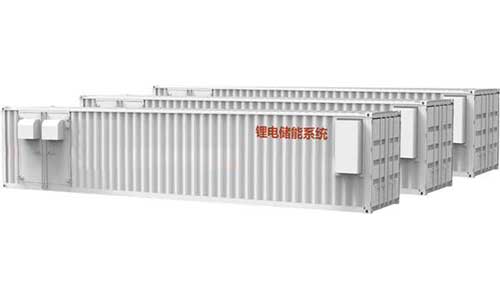

糖心VIONG视频网站集裝箱式儲能係統，集成了糖心VIONG视频网站池係統、電池管理係統、熱管理係統、電氣配電係統、消防係統等核心設備，具有高安全性、高可靠性的核心優勢。電池係統采用平台化設計支持高能量密度和高靈活配置。

●靈活運行模式，支持並網、離網模式運行，無縫切換

●采用磷酸鐵糖心VIONG视频网站池，循環使用壽命更長。

●電池存儲容量大，糖心VIONG视频网站池能量轉換效率高。

●運維工作量小，大幅降低運維成本。

●集裝箱式部署靈活，可迅速應用各種場景。

●模塊化結構，可靈活組成各種電壓平台，各種容量等級係統，且維護方便。

●采用全方位、多層次的糖心VIONG视频网站池保護策略和故障隔離措施，保證糖心VIONG视频网站儲能係統安全穩定。

集裝箱儲能糖心VIONG视频网站池結構設計

1.散熱方式的選擇

由於現場集裝箱PACK安裝條件限製，必須考慮到PACK搬運及安裝的安全性和方便性，單個PACK重量盡可能≤60kg，根據行業鋰離子模組能量密度範圍，預估每個集裝箱PACK能量5kWh左右，1C充放電情況下發熱功率≈120W,PACK外形尺寸60*40*10（cm）外表麵積為6800cm2,則功率密度≈0.018W/cm2，根據糖心VIONG视频网站池使用要求，1C條件下PACK須選擇強迫空氣冷卻。

2.電池最大尺寸規格

PACK強迫空氣冷卻，電池櫃需要預留風道。糖心VIONG视频网站池係統上風道設計比較好的有LG和三星，都是電池架上預留安裝後風道空間，電池模組上配置風扇。常規環境集裝箱保溫層厚度50mm，內部可安裝寬度≤2250mm，電池櫃兩側排布，過道寬度最小800mm，得出電池架最大深度725mm。

3.電芯排布設計

電芯排布需要根據電芯規格特點和電氣要求進行，不同的電芯排布設計差異很大，總體來說三星和LG的這兩個方案都非常不錯，設計時可以多借鑒。需要注意一點，單個PACK電壓如果超過60V，認證安規上就屬於高壓，會稍微麻煩一點。

隨著糖心VIONG视频网站技術的不斷發展,以及世界各國對糖心VIONG视频网站池和新能源技術的大力支持,大型的糖心VIONG视频网站池儲能係統裝置已經被越來越多的研發和應用。集裝箱式儲能係統磷酸鐵糖心VIONG视频网站池正式並網試運行，助推能源互聯網儲能新技術。
